GSM модуль Котел.ОК 2.0 с беспроводным термодатчиком

GSM модуль Котел.ОК 2.0 с беспроводным термодатчиком
6 199.00
Количество:
Купить в один клик
Поделиться:

Пока в наличии Магазин видеонаблюдения Описание

GSM модуль Котел.ОК 2.0
с беспроводным термодатчиком
предназначен для контроля:

  • температуры в помещении или теплоносителя в системе отопления;
  • отключения\включения электроэнергии;
  • управления отопительным оборудованием;

 Устройство имеет встроенный датчик температуры, с помощью которого контролируется значение температуры в помещении. Дополнительно можно подключить внешний датчик температуры. С помощью встроенного GSM модуля устройство оповещает о падении значения температуры ниже минимального порога или превышении максимального порога. С помощью встроенного силового реле устройство может управлять отопительным оборудованием или быть использовано как беспроводной выключатель.

getImage Отечественное производство4

Котелок19

Комплектация:

Кол-во

1. Прибор GSM «Котел ОК»

2. Руководство по настройке и эксплуатации

3. GSM Антенна

4. Блок питания 12В

5. Беспроводной датчик температуры ИПРО

5. Комплект для монтажа



1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.



БЕСПРОВОДНОЙ ДАТЧИК ТЕМПЕРАТУРЫ ИПРО_1  БЕСПРОВОДНОЙ ДАТЧИК ТЕМПЕРАТУРЫ ИПРО_2 БЕСПРОВОДНОЙ ДАТЧИК ТЕМПЕРАТУРЫ ИПРО

Технические характеристики:

Количество датчиков температуры.
(Используются цифровые датчики температуры DS18B20)

2 внешних
(1 идет в комплекте)

Диапазон измеряемой температуры (для внешнего датчика)

от -55 до +125 °С

Количество выходов  (Реле, перекидной контакт, максимальная нагрузка 10А/220В)

1

Напряжение питания

сетевой адаптер с выходом 12В х 1А

Ток потребления при питании 12В

50 мА

Рабочий температурный диапазон

 от -30°С до +55°С

Влажность

не выше 85%

Габаритные размеры

62мм(д) х  67мм(ш) х 31мм(в)

Масса

не более   100 г.

Разъем для подключения антенны

SMA

Число номеров телефонов для оповещения

5

Емкость встроенного аккумулятора

100 мА\ч
(работа от аккумулятора до 3 часов)

В состав Прибора входит четырехполосный GSM модуль (EGSM850/900/1800/1900MHz). Класс 4 (2Вт/900МГц). Класс 1 (1Вт/1800МГц).

Описание элементов устройства:

Номер

Название

Описание

1

Отопление \ Реле

При включенном отоплении – горит монотонно.

2

Индикатор «Настройка»

Горит монотонно в режиме программирования.

3

Индикатор

«GSM»

(Цвет: зеленый)

Индикатор сети GSM.

При наличии сети - индикатор горит монотонно.

При отсутствии или поиске сети - индикатор мигает раз в 2 секунды.

4

Индикатор «Питание»

(Цвет: зеленый)

Индикатор основного электропитания. При наличии питания от внешнего блока индикатор монотонно горит.

5

Аккумулятор

(Цвет зеленый)

Индикатор резервного питания. При наличии питания от резервного аккумулятора индикатор монотонно горит (даже при наличии основного питания).

6

Выключатель «Аккумулятор»

Выключатель резервного питания прибора.

В положении «On»: при наличии основного питания аккумулятор заряжается; при отключении основного питания прибор питается от аккумулятора.

7

Питание (Адаптер)

Разъем для подключения электропитания

8

Питание дат. Т +

Питание внешнего датчика температуры «+»

9

Сигнал дат. Т

Сигнальный контакт внешнего датчика температуры

10

Питание дат. Т -

Питание внешнего датчика температуры «-»

11

Реле НРЗ

Нормально-разомкнутый контакт реле

12

Реле Общий

Общий контакт реле

13

Реле НЗ

Нормально-замкнутый контакт реле

14

Слот для Sim-карты

Слот для установки Sim-карты

15

Кнопка «Настройка»

Кнопка для входа в режим программирование

16

Разъем для антенны

Разъем для подключения антенны GSM (SMA-разъем)

Вас ждет подарок! getImage





ВНИМАНИЕ!!!
До начала настройки, пожалуйста, прочитайте внимательно инструкцию
до конца и только после этого приступайте к настройке устройства.

Инструкция по настройке и эксплуатации GSMмодуль «Котел.ОК»

Пошаговая настройка:

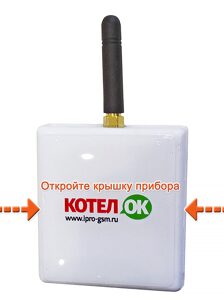

 1. Откройте крышку прибора

 КотелОк_213

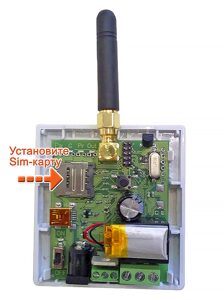

2.Установите Sim-карту в слот.

КотелОк_312



















3.Подключите адаптер к прибору и включите адаптер в розетку 220В.  Загорится индикатор «Питание».

КотелОк_522

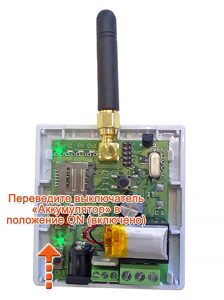

4. Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»
Внутри прибора установлен аккумулятор емкостью 100 мАч (1 час работы):

КотелОк_432

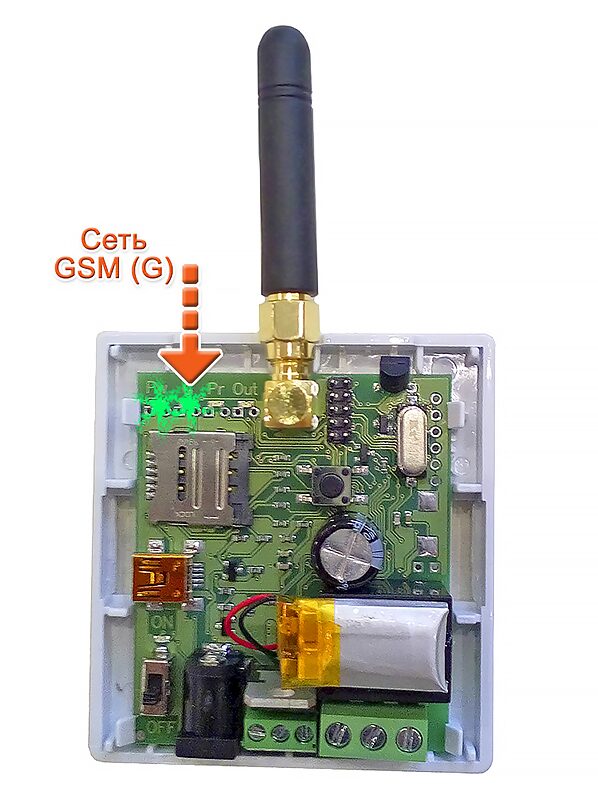

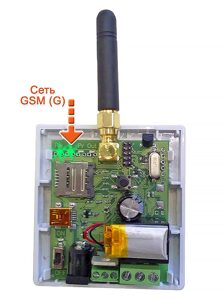

5.Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM).

КотелОк_532



















6.При первом включении прибора загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.

КотелОк_62



















 Если индикатор “Настройка” не горит:
  • Нажмите и удерживайте кнопку «Настройка». Индикатор моргнет 3 раза и погаснет;
  • Переведите выключатель “Аккумулятор” в  положение “OFF”;
  • Отключите адаптер основного питания. Устройство выключится;
  • Перейдите к пункту 4 руководства по настройке.



7. Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения)

Прибор отклонит входящий вызов, индикатор «Настройка» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35»

 УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ:

Ваш номер телефона записан в первую ячейку памяти прибора.

Стандартные пороги оповещения:

  • верхний порог +35 градусов.
  • нижний порог +10 градусов.

Это означает, что:

  • при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т=+35С).
  • при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т=+10С).

При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора».

При включении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено».

Чтобы узнать состояние устройства (показания  датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:

Реле выключено                           -  состояние встроенного реле

Т встроенный = 25С                     - показание встроенного датчика темпер. (например 25С)

Т внешний = Откл.                      - показания внешнего датчика темпер. (отключен)

Питание Ок                                   - состояние электропитания устройства (Ok\выключено)

Уровень GSM = 80%                   - уровень сигнала сети GSM (от 0 до 100%)

 Устройство настроено и готово к работе
