  ОписаниеGSM модуль «Котел ОК»
предназначен для контроля:
Устройство имеет встроенный датчик температуры, с помощью которого контролируется значение температуры в помещении. Дополнительно можно подключить внешний датчик температуры. С помощью встроенного GSM модуля устройство оповещает о падении значения температуры ниже минимального порога или превышении максимального порога. С помощью встроенного силового реле устройство может управлять отопительным оборудованием или быть использовано как беспроводной выключатель.
|
|
|
 |
|
Комплектация: |
Кол-во |
|

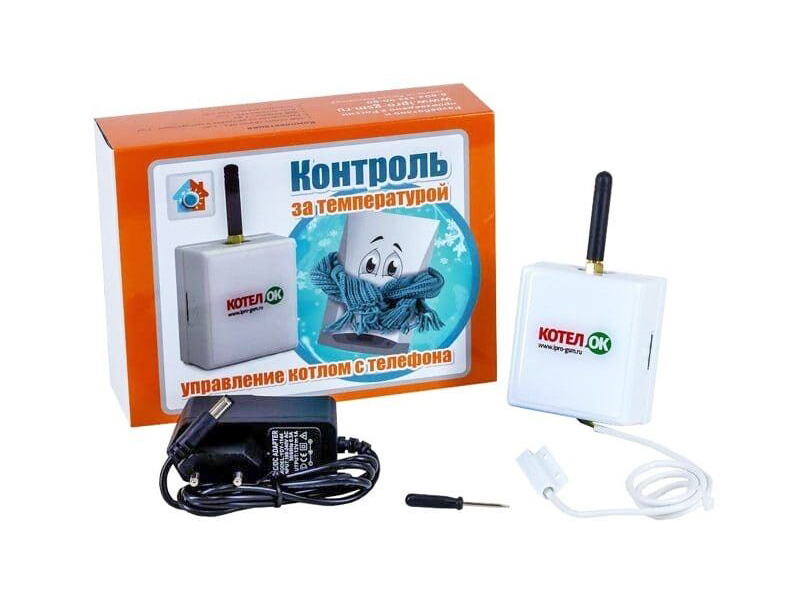

1. Прибор GSM «Котел ОК» 2. Руководство по настройке и эксплуатации 3. GSM Антенна 4. Блок питания 12В 5. Комплект для монтажа |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
|
Технические характеристики:
|
Количество датчиков температуры |
1 встроенный 1 внешний |
|
Количество выходов (Реле, перекидной контакт, максимальная нагрузка 10А/220В) |
1 |
|
Напряжение питания |
~220В сетевой адаптер с выходом 12В х 1А |
|
Ток потребления при питании 12В |
40мА |
|
Рабочий температурный диапазон |
-30°С +55°С |
|
Влажность |
5%...85% |
|
Габаритные размеры (ДШВ), мм |
62х67х33 |
|
Масса |
не более 0,08 кг. |
В состав Прибора входит четырехполосный GSM модуль (EGSM850/900/1800/1900MHz). Класс 4 (2Вт/900МГц). Класс 1 (1Вт/1800МГц).
Описание элементов устройства:
|
Номер |
Название |
Описание |
|
1 |
Отопление \ Реле |
При включенном отоплении – горит монотонно. |
|
2 |
Индикатор «Настройка» |
Горит монотонно в режиме программирования. |
|
3 |
Индикатор «GSM» (Цвет: зеленый) |
Индикатор сети GSM. При наличии сети - индикатор горит монотонно. При отсутствии или поиске сети - индикатор мигает раз в 2 секунды. |
|
4 |
Индикатор «Питание» (Цвет: зеленый) |
Индикатор основного электропитания. При наличии питания от внешнего блока индикатор монотонно горит. |
|
5 |
Аккумулятор (Цвет зеленый) |
Индикатор резервного питания. При наличии питания от резервного аккумулятора индикатор монотонно горит (даже при наличии основного питания). |
|
6 |
Выключатель «Аккумулятор» |
Выключатель резервного питания прибора. В положении «On»: при наличии основного питания аккумулятор заряжается; при отключении основного питания прибор питается от аккумулятора. |
|
7 |
Питание (Адаптер) |
Разъем для подключения электропитания |
|
8 |
Питание дат. Т + |
Питание внешнего датчика температуры «+» |
|
9 |
Сигнал дат. Т |
Сигнальный контакт внешнего датчика температуры |
|
10 |
Питание дат. Т - |
Питание внешнего датчика температуры «-» |
|
11 |
Реле НРЗ |
Нормально-разомкнутый контакт реле |
|
12 |
Реле Общий |
Общий контакт реле |
|
13 |
Реле НЗ |
Нормально-замкнутый контакт реле |
|
14 |
Слот для Sim-карты |
Слот для установки Sim-карты |
|
15 |
Кнопка «Настройка» |
Кнопка для входа в режим программирование |
|
16 |
Разъем для антенны |
Разъем для подключения антенны GSM (SMA-разъем) |
|
|
||
ВНИМАНИЕ!!!
До начала настройки, пожалуйста, прочитайте внимательно инструкцию
до конца и только после этого приступайте к настройке устройства.
Инструкция по настройке и эксплуатации GSMмодуль «Котел.ОК»
Пошаговая настройка:
1. Откройте крышку прибора
2.Установите Sim-карту в слот.
3.Подключите адаптер к прибору и включите адаптер в розетку 220В. Загорится индикатор «Питание».
4. Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»
Внутри прибора установлен аккумулятор емкостью 100 мАч (1 час работы):
5.Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM).
6.При первом включении прибора загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.
Если индикатор “Настройка” не горит:
7. Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения) Прибор отклонит входящий вызов, индикатор «Настройка» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35» УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ: Ваш номер телефона записан в первую ячейку памяти прибора. Стандартные пороги оповещения:
Это означает, что:
При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора». При включении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено». Чтобы узнать состояние устройства (показания датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом: Реле выключено - состояние встроенного реле Т встроенный = 25С - показание встроенного датчика темпер. (например 25С) Т внешний = Откл. - показания внешнего датчика темпер. (отключен) Питание Ок - состояние электропитания устройства (Ok\выключено) Уровень GSM = 80% - уровень сигнала сети GSM (от 0 до 100%) Устройство настроено и готово к работе Инструкция по настройке и эксплуатации GSM модуль «Котел.ОК» |
 |
 |
|
|
