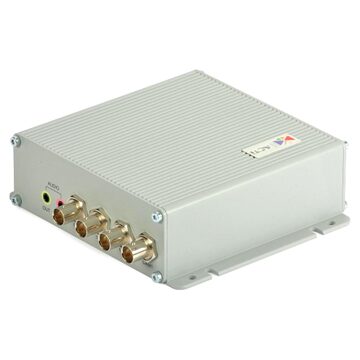

По своей сути сетевой четырёхпортовый видеосервер ACTi ACD-2000Q является устройством для экономически выгодного добавления аналоговых камер к IP-системам безопасности (размещенным в сетях LAN / WAN). Это превосходное гибридное решение для пользователей, которым необходимо обновить оборудование управления и записи до платформ IP с использованием существующих аналоговых камер и кабельной инфраструктуры.
Формат сжатия сигнала - Motion JPEG или MPEG-4 с разрешением до 720 х 576 пикселей; скорость передачи максимально до 25 кадров в секунду (до 7 кадров в секунду на канал) при любом разрешении; RS-232 / RS-422 / RS-485 на каждый канал; поддержка до 4 PTZ-устройств или трансфокаторов; дуплекс-аудио - 1 канал; встроенный WEB-сервер; встроенный детектор движения; 2 цифровых входа и релейных выхода на каждый канал; шифрование HTTPS, фильтрация IP-адресов, защита по паролю на уровне пользователя.
Быстро инсталлируется в 19-дюймовую стойку (4 юнита) посредством монтажа в крейт-кейс RMK-3000 без отключения питания (горячая замена). До 8 видеосерверов ACD-2000Q в 1 RMK-3000.
Полное описание видеосервера ACTi ACD-2000Q.
Сетевой 4-х канальный видеосервер ACTi ACD-2000Q предназначен для обработки поступающих на него с аналоговых камер видео потоков в цифровой вид и дальнейшей передачи их по сетям LAN/WAN. Видеосервер может одновременно передавать изображения в форматах MotionJPEG и MPEG-4 с разрешением 720х576 точек и скоростью до 25 кадров в секунду.
Скорость передачи в ACTi ACD-2000Q изменяется в зависимости от нагрузки (см таблицу). Передача одного потока кадров (либо используется одна камера, либо изображение с 4-х камер объединены в одно) может осуществляться со скоростью до 25 кадров в секунду и разрешением D1 (720x576). При передаче 4-х потоков скорость при разрешении D1 упадет до 7 кадров в секунду на канал, а при разрешении CIF до 12 кадров в секунду.
Сетевой видеосервер ACTi ACD-2000Q имеет один канал двунаправленного дуплексного звука и возможность подключить внешние микрофон и динамики, встроенный детектор движения, по два цифровых входа и выхода для подключения внешних датчиков и релейных устройств. Благодаря использованию фильтрация IP-адресов и парольной защиты на уровне пользователя видеосервер надежно защищен от несанкционированного доступа.
Краткие технические характеристики:
Видеосервер сетевой, M-JPEG / MPEG-4, 4 канала, 720x576, до 25 кадров в секунду, встроенный детектор движения, RS-232 / RS-422 / RS-485, поддержка PTZ устройств, двухсторонний звук, встроенный WEB-сервер
Функциональные возможности ACTi ACD-2000Q
Сетевой видеосервер ACTi ACD-2000Q разработан для профессиональных систем видеонаблюдения. Он легко интегрируется в уже инсталлированные традиционные CCTV системы, обеспечивая весь функционал и всю мощь сетевых технологий.
ACTi ACD-2000Q обрабатывает аналоговое видео в цифровой поток в форматах MotionJPEG или MPEG-4 в реальном времени с максимальной скоростью до 25 кадров в секунду (до 7 кадров в секунду на канал) при любом разрешении, что вполне достаточно для большинства решений.
IP-видеосервер имеет настраиваемый детектор движения, 2 входа для подключения внешних датчиков и 2 релейных выхода для подключения внешних исполнительных устройств.
Видеосервер ACTi ACD-2000Q может осуществлять дистанционное управление трансфокаторами и поворотными устройствами, подключенной к нему видеокамеры. Для этого сетевой видеосервер имеет порты RS-232, RS-485/422 и поддерживает протоколы управления Pelco-D, Pelco-P V1 и V2, Dynacolor, Sony VISCA, American Dynamics.
Для ограничения доступа и организации безопасной передачи данных сетевой видеосервер поддерживает защиту по паролю
Видеоизображение, передаваемое с видеосервера ACTi ACD-2000Q, может быть представлено как одна объединенная "картинка" , одним потоком, с 4 камер или отдельные изображения с 4 камер.
Доступ к средствам управления ACTi ACD-2000Q предоставляется каждому пользователю в порядке очередности с учетом момента его подключения к серверу и приоритета, присвоенного ему администратором.
Сетевой видеосервер ACTi ACD-2000Q имеет функции настройки видео изображения и позволяет регулировать режим цветности (цветное/черно-белое) и разрешение изображения. Также видеосервер позволяет настраивать степень сжатия изображения и встраивать в кадр необходимые текстовые комментарии и время.
| Параметры | Значния |
| Общие | |
| Видеовходы (количество подключаемых камер) | 4 аналоговых входа (BNC), 1 аудио вход |
| Максимальное разрешение (точек на дюйм) | 720 x 576 |
| Стандарт сжатия | MPEG-4 SP, MotionJPEG |
| Скорость (кадров в секунду) PAL | До 25 при любом разрешении на сервер До 25 при любом разрешении, при использовании одного канала При использовании 4 каналов - до 7 при D1 на канал, до 12 при CIF на канал |
| Соединения | |
| Цифровые входы/выходы | 2 / 2 |
| Порты | RS-485: полудуплекс RS-422: полный дуплекс RS-232: полный дуплекс |
| Сеть Ethernet | Ethernet (10/100 Base-T), RJ-45 коннектор |
| Дополнительно | |
| Поддержка аудиоканала | Дуплексный, 8 kHz, Mono, PCM - один канал на сервер |
| Встроенный детектор движения | Многооконный |
| Защита | Защита по паролю |
| Размеры [ШхВхГ] | 119 х 42 х 122 |
| Температурный диапазон | -10ºC ~ 50ºC |
| Прочее | PTZ протоколы: Pelco-D, Pelco-P V1 и V2, Dynacolor, Sony VISCA, American Dynamics |
