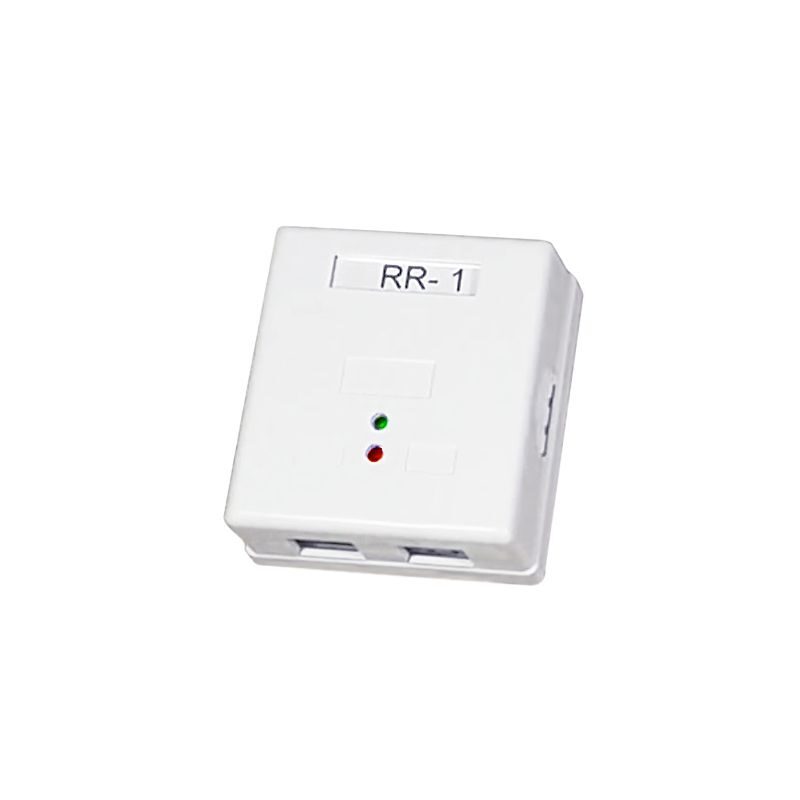

Радиореле (Приемник) RR- 1

Радиореле (Приемник) RR- 1 - предназначен для включения (выключения) испольнительного реле при приеме радиосигнала от передатчика RP-1.
1 099.00
Количество:
Купить в один клик
Поделиться:

Отечественное производство4

Назначение

 Работает в паре с Радиореле (Передатчиком) RP-1

 Описание индикаторов:

Название

Описание
          Питание                                     Показывает наличие питания устройства.  Светится зеленым цветом, когда питание подключено.
Состояние вкл\выкл

Показывает состояние исполнительного реле:

-не светится если реле выключено

-светится красным цветом, если реле включено

 Назначение контактов:

skhema1  Название  Описание
   Питание     Разъем для подключения питания устройства (DJK-02A)
   +12 Плюсовой контакт для питания внешних устройств
   GND Минусовой контакт (все контакты GND объединены)
   НЗ Контакт реле «НЗ» (нормально – замкнутый)
   Общий       Контакт реле «Общий»
   НРЗ Контакт реле «НРЗ» (нормально-разомкнутый)
   Антена

Контакт для подключения внешней антенны для приема\передачи радиосигнала

  Технические характеристики

Рабочая частота 433 МГц
Выходное реле НЗ\НРЗ
Количество каналов 1
Наличие обратной связи нет
Рабочее напряжение 12 В
Рабочий ток 20-70 мА
Рабочая температура, Сº От -30 до +50
Габариты, мм 67х62х30
Масса 55 г
Дальность радиосвязи до 100 метров прямой видимости

Комплектация:

  1. Передатчик – 1 шт
  2. Штыревая антенна – 1 шт
  3. Инструкция – 1 экз

Схемы подключения

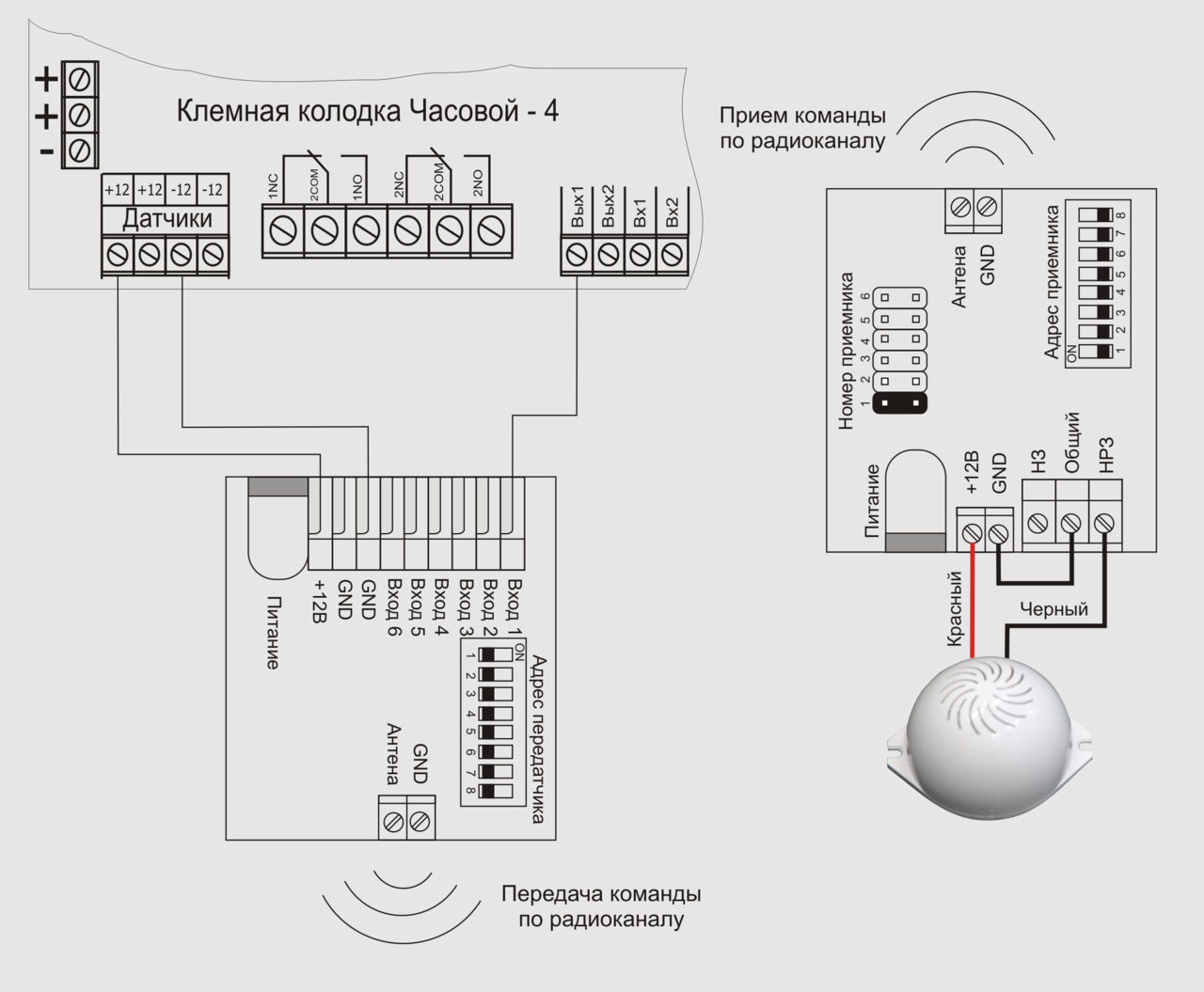

Схема подключения сирены "Иволга"

Схема подключения мощного устройства (обогреватель, электропривод, освещение и т.д.)

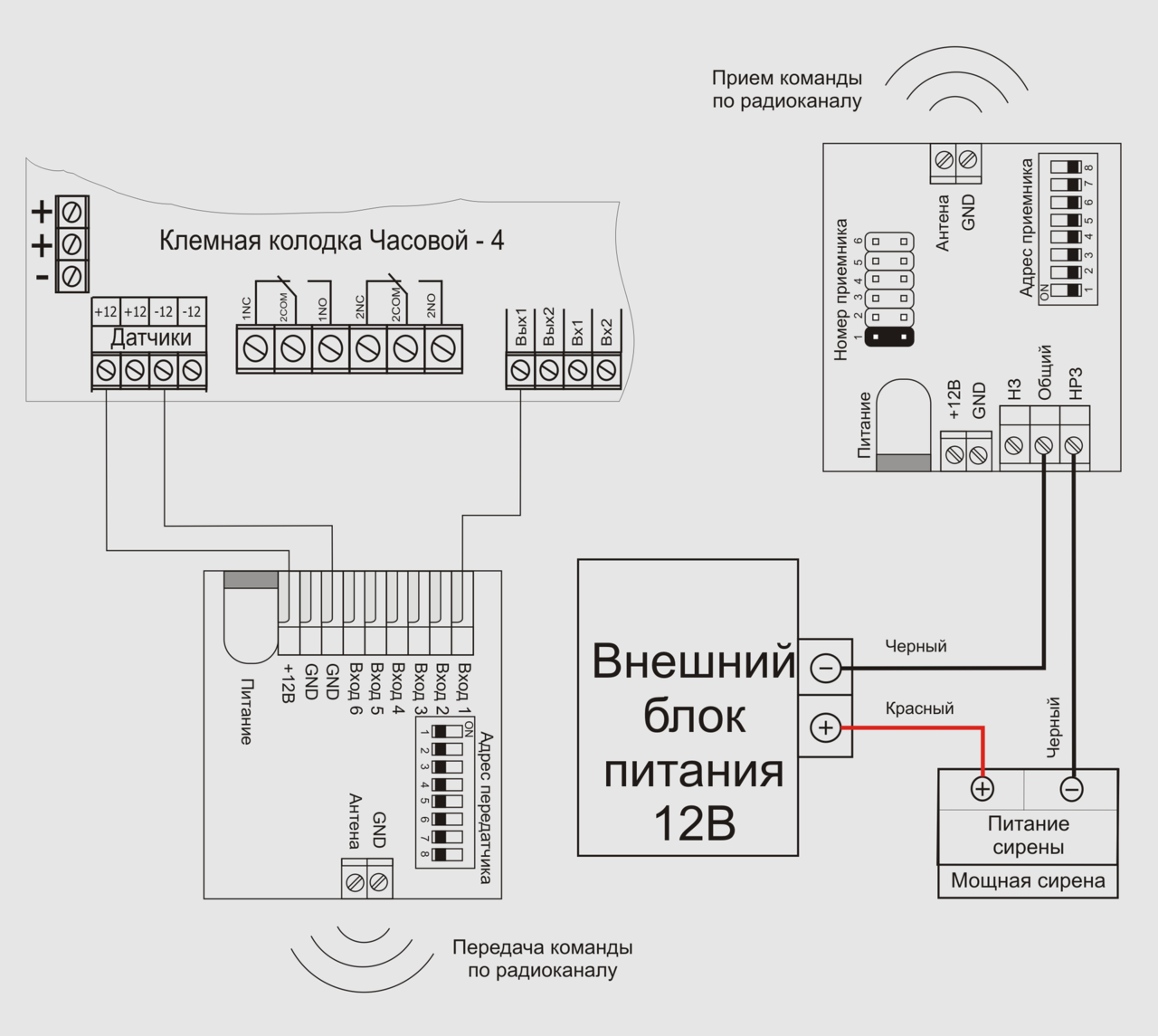

Схема подключения мощной сирены "Ревун"

rr_ivolga

              rr_220

rr_revun

Инструкция к Радиореле (Приемнику) RR- 1
